Actuator-Designer™는 업계 최초 액추에이터 전용 설계 솔루션으로 유체제어 목적으로 많이 사용되는 Solenoid 와 진동발생이나 변위제어의 목적으로 사용되는 Voice Coil Motor 의 제품 개발에 사용 됩니다. 특징으로는 시스템 해석을 사용하여 제품시험과 동일한 항목의 가상 실험을 제공하면서도 제품 개발과 유사한 작업 환경으로 구현하여 개발자가 더 쉽게 사용할 수 있는 사용자 환경을 제공하고 있습니다.
Actuator-Designer™는 Actuator-CAD™와 Actuator-CAT™ 두 개의 프로그램으로 구성되어 있습니다. Actuator-CAD™는 액추에이터 설계 형상에 대한 템플릿으로 제공하고 다물리계를 시스템 해석만으로 구현함으로써 개념설계 단계에서 빠른 설계 검증이 가능합니다. Actuator-CAT™는 개발자가 형상을 직접 작업할 수 있는 기능을 제공하고 시스템 해석 (전기, 유체, 기계운동) 과 자기 유한해석의 연성해석을 통해 상세설계 단계에서 높은 정확도의 설계 검증을 제공하고 있습니다.
Actuator-CAD™
Solenoid 와 Voice Coil Motor 에 대한 설계 템플릿 제공
모든 물리계를 시스템 기반의 해석모델로만 구현하여 빠른 검증 해석이 가능함
제품개발 과정과 유사한 UI/UX 을 제공하여 개발자가 쉽고 직관적인 사용 가능
Actuator-CAD™는 빠른 형상 작업과 해석 검증이 요구되는 개념설계 단계에서 여러 액추에이터 방식과 다수의 설계 인자들을 쉽고 빠르게 평가할 수 있습니다. 사용자 환경을 제품개발과 유사하게 구성하여 개발자가 더 쉽게 사용할 수 있는 작업 환경을 제공하고 있습니다.

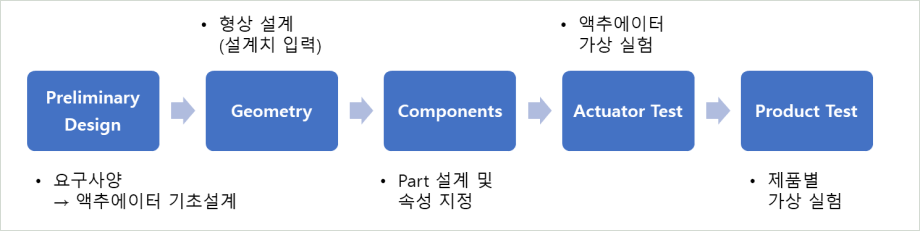

작업 순서
예비 설계 : 고객 요구사항에 대한 가능성 확인
형상 설계 : 예비 설계의 결과를 기준으로 형상이 자동 생성되면 개발자가 필요한 설계 형상치 수정
부품 설계 : Components에서 부품 사양을 자동 수식계산하거나 속성을 설정함
Actuator 시험 : 설계가 완료 후에 시제품 제작 과정 없이 액추에이터의 기본 성능항목에 대한 가상 실험
Product 시험 : 액추에이터의 사용 목적에 따라 달라지는 제품별 성능항목에 대한 가상 실험
Preliminary Design 작업 단계Geometry 작업 단계

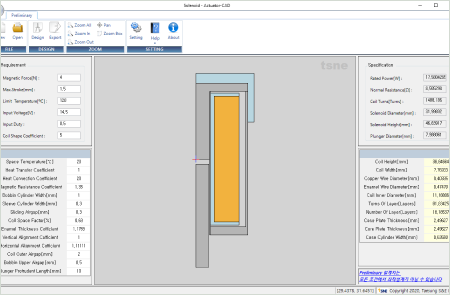

예비 설계는 좌 상단의 고객 요구사양의 입력으로 액추에이터의 기본 설계사양을 수식기반으로 계산함으로써 요구사양에 대한 가능성 확인이 가능합니다.

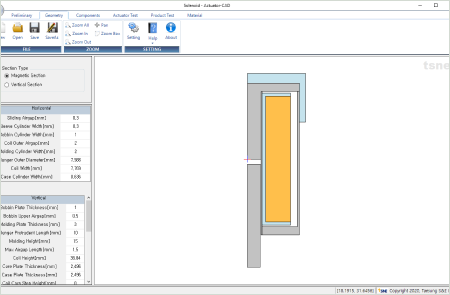

Actuator-CAD 의 형상 설계는 설계 템플릿의 설계치의 변경으로 형상 작업이 진행되며, 하나의 설계치를 변경하면 관련되는 모든 형상치수들이 연동되어 같이 변하기 때문에 빠르게 형상 작업을 진행할 수 있는 장점이 있습니다.
Components 작업 단계Actuator Test 작업 단계

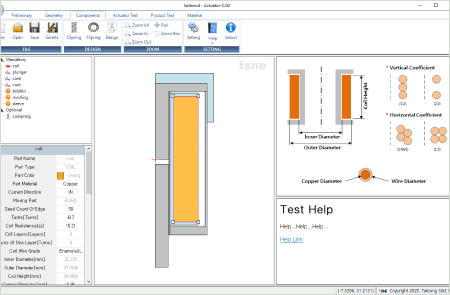

파트 설계는 액추에이터의 파트에 대한 설계 및 설정이 이루어지는 단계입니다. 재질과 같은 파트의 속성을 설정하고, 코일과 스프링의 경우는 기본 정보를 사용하여 코일의 저항과 턴 그리고 스프링의 탄성계수를 자동 수식계산이 가능합니다.

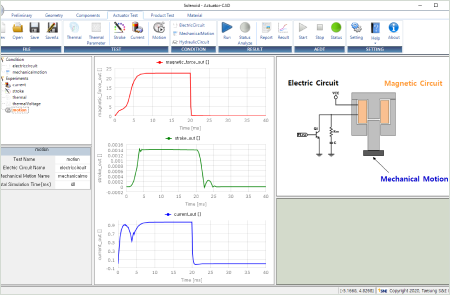

Actuator 실험은 열, 자기, 전기 그리고 기계운동의 다물리계 시스템 해석을 사용하여 액추에이터의 기본 성능실험과 동일한 항목의 가상 실험 검증을 제공합니다.
Thermal Test : 시간에 대한 코일 온도 검증
Thermal Parametric : 인가 전압별 수렴 온도 검증
Stroke Test : 구동부 변위별 자기력 검증
Current Test : 코일 인가 전류별 자기력 검증
Motion Test : 시간에 대한 자기력, 전류, 변위 검증
Actuator Test 작업 단계

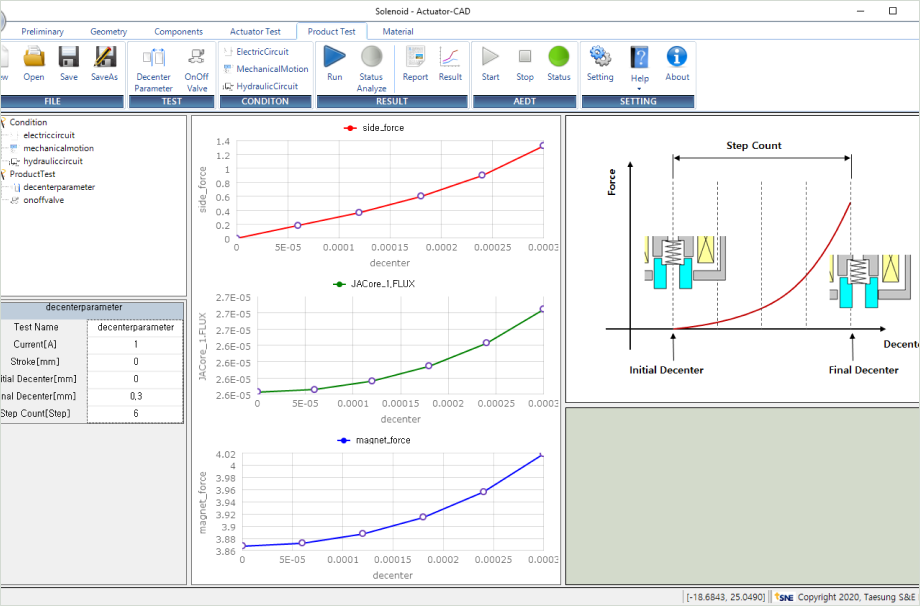

Product 실험은 유체시스템 까지 다물리계 시스템 해석을 확장하여 액추에이터의 사용 목적에 따라 달라지는 제품별 성능실험과 동일한 항목의 가상 실험 검증을 제공합니다.
솔레노이드 밸브 : 전류나 듀티비에 따른 유량, 구동자 decenter에 따른 측방향 자기력
진동모터 : 주파수별 진동력
AF 액추에이터 : 전류별 변위량
Actuator-CAT™
2D CAD Modeler를 제공하여 품질과 생산성 개선을 위한 상세 형상설계 지원
시스템 해석에 자기 유한요소 해석을 추가하여 상세 형상설계 변경에 대한 정확한 성능 예측 가능함
제품개발 과정과 유사한 UI/UX 을 제공하여 개발자가 쉽고 직관적인 사용 가능
Actuator-CAT™는 2D CAD Modeler와 자기 유한해석을 사용하여 품질 및 생산성 개선을 위한 상세 형상설계에 대한 검증이 가능합니다. 2D Modeling 을 지원하는 Geometry 을 제외하고 이후 작업 단계의 사용법은 Actuator-CAD™와 동일하여 사용자들은 두 개의 프로그램으로 나누어져 있지만 하나의 프로그램처럼 사용이 가능합니다.

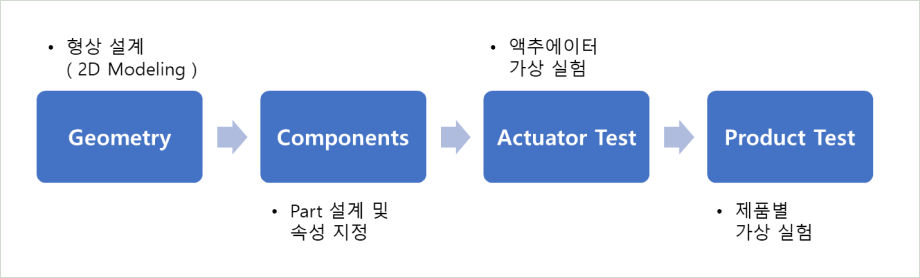

작업 순서
형상 설계 : 2D Modeler 를 사용한 상세 형상설계 작업
부품 설계 : Components에서 부품 사양을 자동 수식계산하거나 속성을 설정함
Actuator 시험 : 설계가 완료 후에 시제품 제작 과정 없이 액추에이터의 기본 성능항목에 대한 가상 실험
Product 시험 : 액추에이터의 사용 목적에 따라 달라지는 제품별 성능항목에 대한 가상 실험
Geometry 작업 단계Components 작업 단계

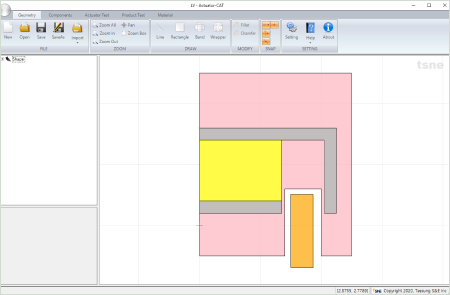

Actuator-CAT 의 형상 설계는 2D CAD Modeler 를 사용하여 상세 설계 변경이 가능하여 품질이나 생산성 개선을 위한 상세 설계변경에 대한 형상설계가 가능합니다.

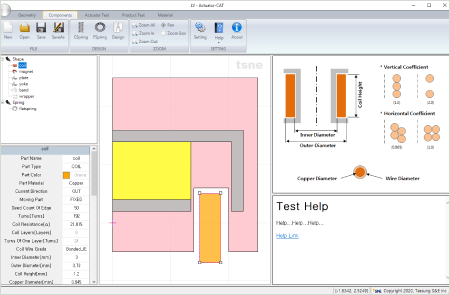

파트 설계는 액추에이터의 파트에 대한 설계 및 설정이 이루어지는 단계입니다. 재질과 같은 파트의 속성을 설정하고, 코일과 스프링의 경우는 기본 정보를 사용하여 코일의 저항과 턴 그리고 스프링의 탄성계수를 자동 수식계산이 가능합니다.
Actuator Test 작업 단계Product Test 작업 단계

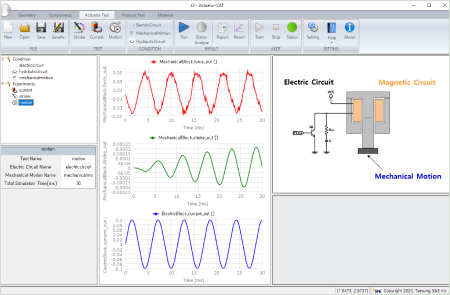

Actuator 실험은 자기, 전기 그리고 기계운동의 다물리계 시스템 해석을 사용하여 액추에이터의 기본 성능실험과 동일한 항목의 가상 실험 검증을 제공합니다. Actuator-CAD 와 동일한 항목의 실험을 제공하고 있지만, Actuator-CAT 는 상세 설계에 대한 자기 유한해석을 사용하고 있어 해석시간은 증가하지만 높은 정확도의 자기력 예측이 가능합니다.
Stroke Test : 구동부 변위별 자기력 검증
Current Test : 코일 인가 전류별 자기력 검증
Motion Test : 시간에 대한 자기력, 전류, 변위 검증

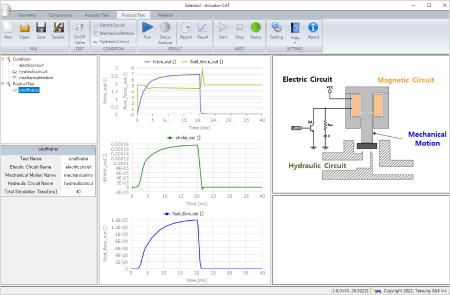

Product 실험은 유체시스템 까지 다물리계 시스템 해석을 확장하여 액추에이터의 사용 목적에 따라 달라지는 제품별 성능실험과 동일한 항목의 가상 실험 검증을 제공합니다.
솔레노이드 밸브 : 전류나 듀티비에 따른 유량, 구동자 decenter에 따른 측방향 자기력
