엔글링크 - Ansys FENSAP-ICE

모든 구조 해석이 가능한 최상위 제품

Ansys FENSAP-ICE는 주요 항공기 개발업체가 전 세계적으로 사용하는 최고의 항공기 착빙 시뮬레이션 프로그램입니다. 혁신적인 그래픽 환경을 통해 직관적인 해석이 가능하며 시뮬레이션 모듈간 상호작용이 용이합니다.

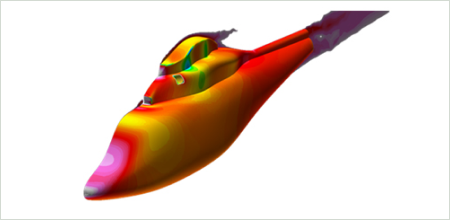

FENSAP-ICE Interface

FENSAP-ICE Interface – CHT3D

FENSAP – CFD Flow Solver

3차원 형상에 대하여 FENSAP-ICE 자체 유동해석 모듈을 제공합니다. Navier-Stokes 방정식을 이용하여 유동 해석을 진행합니다.
다양한 난류 모델(Spalart-Allmaras, K-epsilon, K-Omega)를 제공하며 FENSAP-ICE만의 roughness capabilities를 제공하고 있습니다.

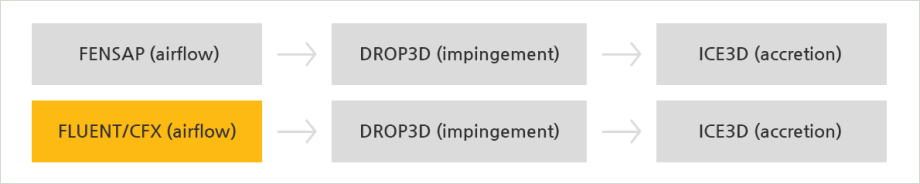

Ansys FENSAP-ICE의 경우 유동해석을 Ansys Fluent, CFX와 같은 다른 소프트웨어와 연동하여 사용이 가능합니다.

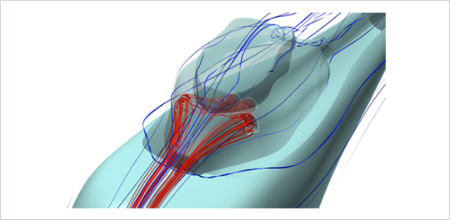

DROP3D – Droplet Impingement

DROP3D는 3차원 Eulerian 모듈로서 물방울 충돌 해석 모듈입니다. FENSAP, Fluent, CFX 등의 CFD 코드를 통하여 얻어진 유동 해석 결과를 바탕으로 터보프롭 항공기, 터보 팬, 헬리콥터, 제트엔진 등의 임의의 복잡한 구조물에 대하여 편미분 방정식을 풀게 됩니다. 그 결과로 물방울의 속도, 농도, 집합 효율, 비집합 영역 등의 정보를 도출할 수 있습니다. 구름 환경 유형에 따른 Appendix C, D, O를 제공하고 있으며, 물방울의 크기, 물의 함유비율, 고도, 온도, 구름의 종류 등 다양한 착빙 조건들을 선택할 수 있습니다.

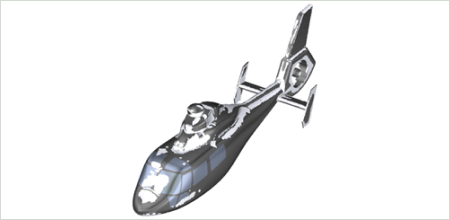

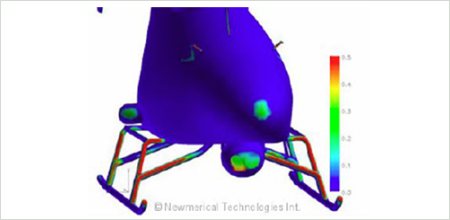

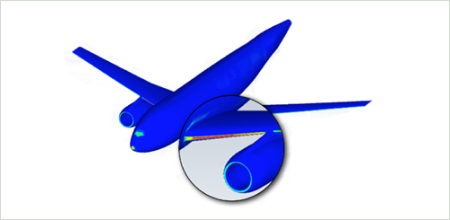

ICE3D – Ice Accretion

ICE3D는 3차원 결빙성장에 대한 모듈입니다. 항공기 날개에 생성되는 결빙 형상을 도출하여 결빙 영역 및 두께를 확인하여 항공기 성능 및 안정성에 미치는 영향을 예측할 수 있습니다. 결빙 형상에 대하여 ICE3D의 Automatic displacement 기능을 이용하여 자동으로 격자를 생성하여 해당 결빙 형상에 대한 Surface를 STL, ICEM tetin 파일과 같은 CAD file로 내보내기 할 수 있습니다.

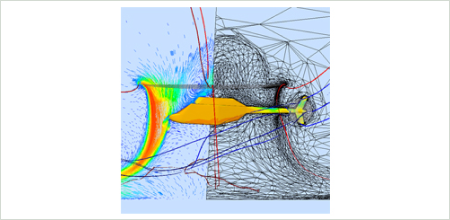

CHT3D – Conjugate Heat Transfer (Dry and Wet Air)

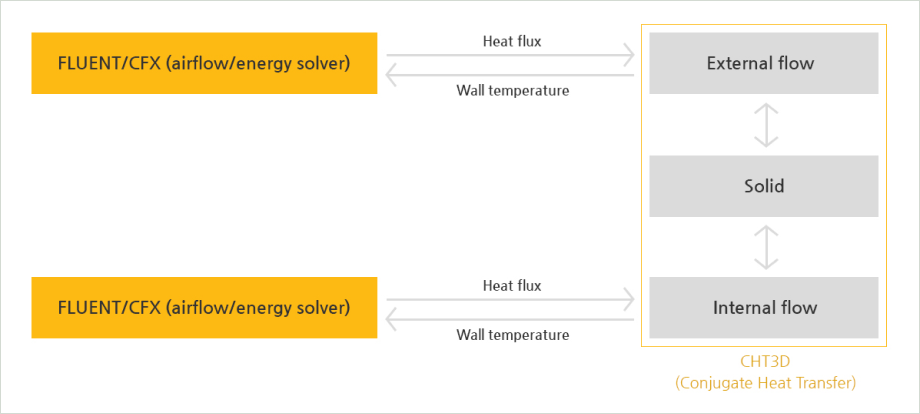

CHT3D는 3차원 복합 열전달 해석 모듈입니다. FENSAP, Fluent, CFX 등의 기존 CFD 유동해석 결과를 이용하여 Hot Gas 혹은 열전(Electro-Thermal)을 통한 제빙·방빙 시스템의 신뢰성 있는 장착 위치를 선정 할 수 있습니다. CHT3D 모듈은 유체-고체 경계에서의 전도와 대류의 커플링을 통하여 방빙·제빙에 필요한 정확한 Heat Flux 값을 도출합니다. 또한 해석에 사용되는 격자는 정렬, 비정렬, 혼합형 격자 모두 사용 가능합니다.

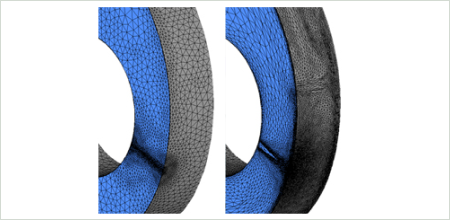

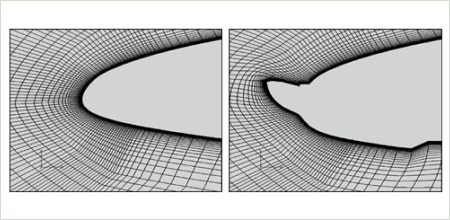

OptiGrid – Automatic Mesh Adaptation

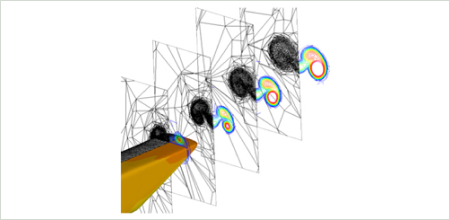

OptiGrid는 자동으로 격자를 정렬하거나 재 생성하여 격자를 최적화 하는 모듈입니다. 높은 정확도를 도출하며 동시에 격자 수를 최소화 할 수 있습니다. 1Edge(모서리) 기반으로서 비등방성 비정렬격자에 Adaption을 할 수 있습니다. Mesh Adaption을 한 이후에는 자동적으로 형상을 재구성합니다. 해당 모듈을 이용하여 CFD 해석결과의 정확성을 향상시킬 수 있습니다.
