CADFEM Ansys Extensions은 CADFEM과 파트너사가 개발한 엔지니어링 툴로 Ansys Workbench와 통합하여 Ansys의 기능 범위를 특정 애플리케이션에 적용될 수 있도록 도와주는 프로그램입니다.

  • Tribo-X : 윤활 마찰을 분석하여 제품의 효율성 평가
  • FKM inside Ansys : FKM Guideline에 따른 제품의 정적 및 피로 강도 평가
  • Bolt Assessment inside Ansys : VDI 2230 기반의 볼트 설계 평가
  • Model Reduction inside Ansys : 시스템 레벨 해석 및 보다 빠른 계산을 위한 모델차수 축소
  • Tribo-X
  • FKM Inside Ansys
  • Bolt Assessment inside Ansys
  • Model Reduction inside Ansys

Tribo-X
Tribo-X | 윤활 마찰을 분석하여 제품의 효율성 평가

Tribo-X는 Thermal Elastohydrodynamics (TEHD)를 고려하여 다양한 윤활 시스템의 Stress, Friction, Temperature, Lubricant Thickness 등을 분석하는 프로그램입니다. 윤활 영역에서 접촉 마찰을 자세히 살펴보고 윤활 시스템의 마찰과 마모를 최적화하여 제품의 효율성을 향상시킴으로서 제품의 개발 기간을 단축할 수 있습니다.

모듈 구성

  • Rolling Contacts

    롤러 베어링, 기어, 캠 접촉과 같은
    윤활 마찰 분석
  • Journal Bearings

    모터, 펌프, 압축기 등에 사용되는
    윤활 Journal Bearing 분석
  • Thrust Bearings

    모터, 펌프, 압축기 등에 사용되는
    윤활 Thrust Bearing 분석
  • Piston/Cylinder

    피스톤/실린더의 반경방향과 축방향의
    윤활 마찰 분석

추가 모듈

  • Cylindrical Gears

    기어의 맞물림 거동을 Transient
    Simulation으로 접근하여 분석
  • Bevel Gears

    베벨기어의 맞물림 거동을 Transient
    Simulation으로 접근하여 분석
  • Cam Contacts

    캠 구동 주기의 접촉상태를 Transient
    Simulation으로접근하여 분석
  • MicroSim

    미세 유체역학과 혼합마찰 특성을 고려하여 Journal Bearing과 Thrust Bearing의 분석 확장
  • Developer Mode

    ASCII 형식의 File Interface를 제공하며, Tribo-X를 다른 s/w에 연결하고 Batch Processing으로 자동화 분석 수행 가능

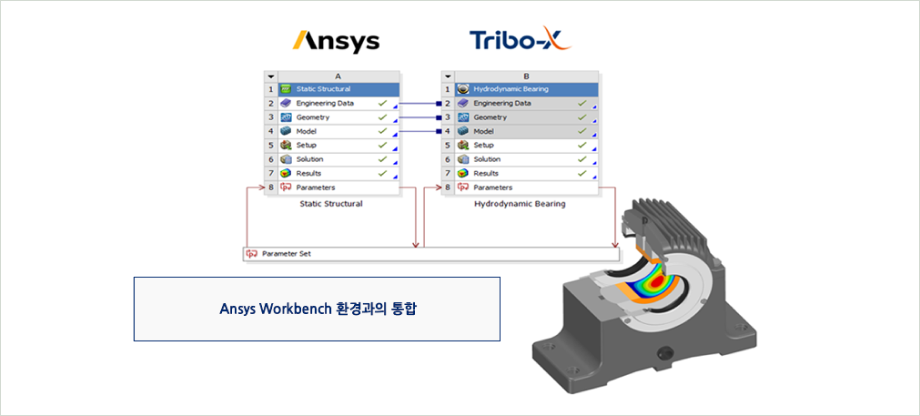

Tribo-X inside Ansy

Tribo-X inside Ansys는 Ansys Mechanical에서 베어링 형상 모델 및 하중, 회전 속도와 같은 작동 조건들을 설정하고 Tribo-X Solver를 실행하여 분석을 수행합니다.

- 주요 기능

  • 매우 빠른 시간 안에 결과 확인
  • 회전속도와 하중 변화에 따른 베어링 효율 등의 결과 분석
  • 저널부 탄성변형에 의한 유막 두께 변화 고려
  • CAD 모델 형상 기반으로 불균일한 유막 두께 자동 인식
  • 형상과 경계조건의 완전한 변수화 정의 및 최적화 분석


FKM Inside Ansys | FKM Guideline에 따른 제품의 정적 및 피로 강도 평가

FKM Inside Ansys는 Workbench Mechanical 인터페이스에서 FKM Guideline에 따른 금속 제품의 정적 및 피로 강도를 자동으로 수행하는 프로그램입니다. FKM Guideline은 독일기계공학산업연구회에서 VDI2226, DIN 18 800, Eurocode 3을 기반으로 만든 제품의 구조 안정성 평가 규격이며 금속 재료의 형상, 표면 상태 등을 고려하여 이론 및 경험식에 따른 제품의 정적 및 피로 하중에 대한 평가 기준을 제공합니다. Ansys Workbench와 완전히 통합된 환경을 제공하며, FKM Guideline에 따른 평가 매개 변수를 빠르고 쉽게 정의할 수 있습니다.

- 주요 기능

  • WB/FKM : 용접부가 없는 솔리드 모델에 대하여 FKM Guideline에 따른정적 및 피로 강도 평가 수행
  • WB/FKM WELD : 용접부가 적용된 쉘 또는 솔리드 모델에 대하여 FKM Guideline에 따른정적 및 피로 강도 평가 수행
  • WB RIFEST : 용접 및 비용접 부품에 대한 구조해석 및 시험결과를 바탕으로FKM Guideline에 따른 정적 및 피로 강도 평가를 수행하며 일정 진폭 또는 가변 진폭 하중을 고려한 피로 수명 평가 가능
  • WB WIAM Engineering Data : FKM Guideline에 따른 스틸, 주철, 알루미늄 등 금속 재료 데이터라이브러리 제공
솔리드 구조물의 정적 및 피로 강도 평가
솔리드 구조물에 적용된 용접부의 정적 및 피로 강도 평가
쉘 구조물에 적용된 용접부의 정적 및 피로 강도 평가

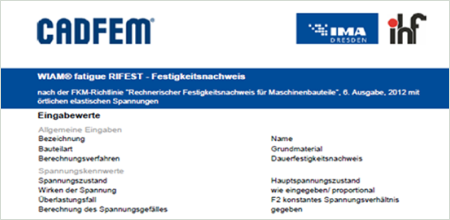

WB/WIAM Fatigue RIFEST FKM Guideline에 따른 평가 결과 자동 보고서 생성

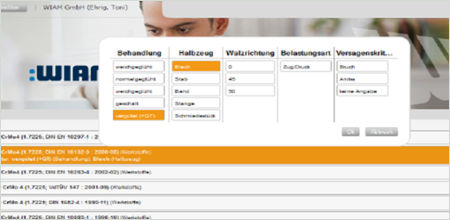

WB/WIAM Engineering Data FKM Guideline에 따른 금속 재료의 데이터 베이스 제공


Bolt Assessment inside Ansys | VDI 2230 기반의 볼트 설계 평가

Bolt Assessment inside Ansys는 Ansys Workbench 인터페이스에서 독일 규격인 "VDI 2230-Systematic Calculation of Highly Stressed Bolted Joints"를 기반으로 볼트 모델에 대한 주요 매개변수를 계산하고 분석 및 평가하는 프로그램입니다. VDI 2230 규격은 이론 및 경험적 공식과 데이터를 통해 동심 또는 편심된 단일 볼트 조인트 뿐만 아니라 복수 개의 볼트를 평가할 수 있습니다. 강도 등급, 볼트 또는 구멍 직경과 같은 볼트의 중요한 변수는 사용자가 정의할 수 있으며 결과를 Ansys Workbench 인터페이스에 직접 표시할 수 있고, 계산 과정에서 유한요소해석 결과와 사용자 정의 매개변수를 볼트 설계 계산 모듈인 KISSsoft로 전송하여 평가할 수도 있습니다. 계산으로 생성된 보고서는 Ansys Workbench 인터페이스에 저장되며 각 볼트의 계산 결과가 자동으로 표시됩니다.

- 주요 기능

  • 기본 모듈 설정 및 모델 준비
    • - Ansys Workbench의 기본 설정
    • - 볼트 모델링: 솔리드 볼트(Class-III)와 빔 볼트(Class-II) 지원
    • - 볼트 설정 해석 및 로드 볼트 사전 조임력 계산
    • - 볼트 관련 접점 정의
  • 결과 후 처리
    • - 표시해야 하는 볼트 선택
    • - 결과 표시 내용 옵션
    • - 최대 및 최소 하중 또는 응력으로 볼트 위치 표시
  • 적용된 볼트 하중 및 관련 속성
    • - 나사의 크기와 너트의 면적을 포함한 볼트의 단면 크기
    • - 볼트 접촉 관련 매개 변수 설정
    • - 사전 조임력
    • - 메인 볼트 데이터 표시
    • - 볼트 유형
    • - 나사 구멍 정의
    • - 기타 관련 기본 데이터
    • - KISSsoft 계산에 필요한 데이터 입력
  • 보고서 생성
    • - 사양을 기반으로 평가 및 분석된 볼트 데이터와 프로세스 검증
    • - 검토 보고서 자동 생성
  • 관련 정보
    • - Windows 64 비트 운영 체제만 지원
    • - 피로 파괴의 안전 계수는 계산할 수 없음

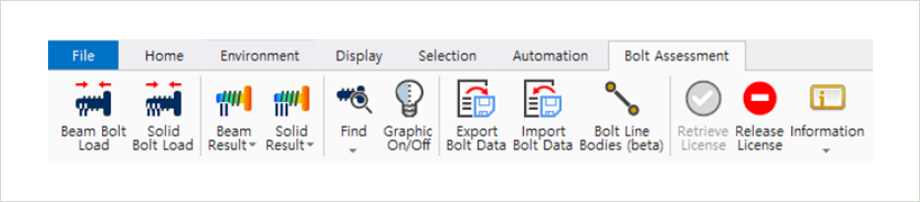

Bolt Assessment in Ansys Menu
볼트 모델링 및 상세 설정
볼트 해석 결과
자동 보고서 생성


Model Reduction inside Ansys | 시스템 레벨 해석 및 보다 빠른 계산을 위한 모델차수축소

Model Reduction inside Ansys를 이용하여 정확성을 유지하면서도 모델의 차수를 줄일 수 있어 전기전자, 자동차, MEMS 분야 등의 시스템 해석에 축소된 소형 모델을 적용하여 계산하는데 유용합니다. 축소된 모델은 차수를 축소했음에도 매개변수가 유지되므로, 설계 및 시스템 레벨 해석 시 빠른 결과를 얻을 수 있습니다.

- 주요 기능

  • 크릴로프(Krylov) 기반의 모델 차수 축소
    • - 데이터 포인트의 축소에 강력한 크릴로프 알고리즘 사용
  • 대형 모델을 관리 가능한 수준으로 축소
    • - 100만 자유도(DOF)의 모델을 100자유도 크기의 소형모델로 축소
    • - 시스템 행렬을 사용하여 모델 축소 가속화
  • Transient 및 Harmonic해석에서 더 빠른 해석 가능
    • - 동적 특성을 유지한 상태로 모델 축소
    • - 축소된 모델의 매개변수는 그대로 사용하여 경계조건 변화에 따른 최적화 가능
    • - 모드중첩법등 기존의 다른 축소법보다 빠른 해석 가능
  • 시스템해석에서 차수축소모델 사용
    • - Ansys Twin Builder, MATLAB/Simulink 등
    • - VHDL-AMS 또는 Spice 포맷 지원
  • Ansys Mechanical을 사용하여 계산할 수 있는 모든 선형 문제에 적용 가능
    • - 열, 구조, 압전, 열전, 음향 등 다양한 물리계 지원
  • Ansys Workbench환경에서 사용할 수 있는 ACT Extension제공
    • - MORACT : 열해석에 대해서 WB환경에서 사용할 수 있도록 지원
MORACT 메뉴 화면
모델차수축소 프로세스
MORACT 설정 화면
