Ansys Mechanical Premium

제품문의

비선형 응력과 포괄적인 Linear Dynamics 해석을 위한 제품

Ansys Premium에서는 구조체에 대한 선형 및 비선형 해석과 함께 선형 동 해석 기능을 제공합니다. 선형 동 해석에는 구조물에 반복적인 동 하중이 작용하였을 때의 응답을 추출하는 해석 기법인 Harmonic, Spectrum, Random 진동 해석과 시간에 따라 변하는 동적 하중에 의한 구조물의 응답을 추출할 수 있는 Liner Transient Dynamics가 있으며 구조물의 동적 거동 특성을 분석하기 위한 해석을 수행합니다. 그리고 Ansys Premium에서 다물체 동역학을 이용하여 강체 모델의 거동 및 반력을 계산하기 위한 제품인 Rigid Dynamics를 기본으로 제공하며, 구조물의 Link 조합에 의한 시스템응답을 효율적으로 계산할 수 있습니다. Mechanical Premium 제품은 Mechanical Pro 제품의 기능을 포함하고 있습니다.

  • 범용 선형/비선형 구조 해석
  • 일반적인 비선형 해석 (기하 비선형, 소성, 초탄성, 비선형 접촉)
  • 선형 동 해석 기능 (랜덤 및 하모닉 해석 기능 제공)
  • 기본적인 피로 해석과 강체 동역학(Pure Rigid) 사용 가능
  • 변수 설정 기능을 이용하여 설계 변경과 해석 조건을 쉽고 빠르게 구현
Ansys Mechanical Enterprise
고급 비선형 재료 물성
Rezoning & Adaptive Remeshing
역해석(Inverse Analysis)
Explicit Dynamics
파손 모델
음향 해석
전기-열해석
Composite PrepPost(ACP)
강체&유연체 동역학
부분 구조 합성법
Hydrodynamics(Aqwa)
3D 모델러(SpaceClaim)
Customization(ACS)
Ansys Mechanical Premium
변형률 속도 독립 소성 재료 및 고무 재료
비선형 과도 동적 해석
강체 동역학
복합재 모델링
회전체 동역학
선형 동역학
  • - 주파수 응답
  • - 조화 응답
  • - 스펙트럼 응답
  • - 랜덤 응답
  • - 선형 과도 동적 해석
Element Birth and Death
Ansys Mechanical Pro
선형 구조
고유 진동
선형 및 비선형 좌굴
전하중 효과
기하학적 비선형
접촉 비선형
조인트 모델링
정상, 과도 열전달
피로 해석
위상 최적화
설계 최적화(DesignXplorer)


고무 재질의 변형 형상 및 실링부의 누설해석


랜덤진동을 받는 PCB해석


강체 동역학

Full Linear Dynamic

복잡한 대형 모델에 대해 빠른 속도로 동적 거동 및 응답을 예측

  • Harmonic Response(조화 해석)
  • Linear Transient (선형 과도 해석)
  • Spectrum (내진 해석)
  • Rotor Dynamics (회전체 동역학 해석)
  • Random Vibration(PSD 해석)
  • ※ 비선형 과도 해석을 제외한 모든 동적 해석

Harmonic Response

조화하중이 구조물에 가해질 때 정상상태 구조물의 조화응답을 확인을 위한 해석

  • 다양한 Damping 고려 가능
    • Rayleigh Damping
    • Material Damping 등
  • Pre-Stress(전 하중) 적용 가능
  • 주파수 응답 함수(전달함수) 계산 가능


터빈 블레이드 조화해석


기계 프레임에 대한 주파수 응답해석

Spectrum

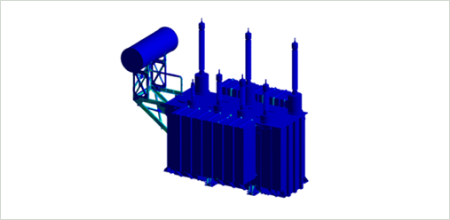

응답 스펙트럼에 따른 구조물의 내진해석

  • Single-point & Multi-point Response Spectrum
  • 다양한 Combination Method 사용가능 (SRSS, CQC, ROSE)
  • Rigid Response Method (Lindley-Yow, Gupta)
  • Missing Mass Method


퓨즈 전기-열-구조 연성해석


WorkBench 연성해석

Random Vibration

불규칙 하중에 대한 PSD(Power Spectral Density) 응답 해석

  • 파워 풀 한 PSD Curve-Fitting
  • 전체 혹은 특정 주파수 범위에 대한 RMS값 확인 가능


Power Spectral Density(PSD)


PCB의 랜덤진동 해석

Linear Transient

비선형성을 포함하지 않는 시간에 따른 과도 구조 해석

  • 유연체 동역학 해석
  • Automatic Time Stepping 사용으로 빠른 수렴 성 제공
  • 선형 접촉/조인트/스프링 효과 적용


피스톤 과도응답 해석

Rotor Dynamics

회전하는 기계에서 발생되는 진동과 불안전성 예측

  • Campbell Diagram 추출
  • 임계 속도(Critical Speeds) 검증
  • 회전체 휘돌림(Rotor Whirl)과 시스템 안전성 예측
  • 회전 불평형에 의한 조화 응답 평가


회전체 진동 거동과 Campbell Diagram

Rigid Dynamic

다수 파트의 Link조합으로 이루어진 다물체 시스템 응답 계산

  • 강체 요소 기반으로 유한 요소 생성을 위한 모델 수정이 불필요
  • Explicit Solver 사용
  • 그래픽적으로 다물체 운동을 완벽히 시각화
  • 파트 간의 Joint 자동으로 생성 가능


피스톤 동적 거동


포크레인 암 거동

Composite(no ACP)

Mechanical에서 제공하는 Solid/Shell/Beam 요소를 이용한 복합재 구조해석

  • 복합재 해석을 위한 기본적인 기능 제공
  • Edge Guide를 이용한 Element Orientation 정의
  • Tsai-Wu, Puck, Hashin, LaRc03 등 다양한 파손이론 제공
  • Ansys의 기본 작업 환경에서 사용 가능


풍력 발전기 허브 복합제 모델 해석

Plastic & Hyperelastic

제품의 소성변형과 고무물성을 적용한 비선형 해석

  • Bilinear & Multilinear 물성 적용 가능
  • 변형률 속도 독립 소성 및 고무 재료
  • 소성 변형량과 변형률 결과 확인 가능


압력 용기 소성 변형 해석


Rubber Boot 거동 해석
